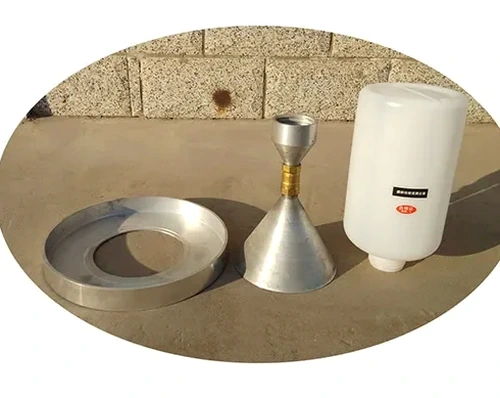

O frasco de vidro ou plástico transparente, o funil metálico e a placa-base com furo central formam o conjunto do cone de areia. Em Boa Vista usamos areia padronizada seca e calibrada, com granulometria uniforme entre 0,3 mm e 0,6 mm. A placa é assentada sobre a camada compactada, o furo é escavado manualmente com talhadeira e colher, e a areia do frasco preenche a cavidade. A diferença de massa no frasco revela o volume exato do furo. Conhecendo a massa úmida do solo removido, calculamos a massa específica aparente seca in situ. O procedimento segue a ABNT NBR 7185:2016. É repetitivo, exige cuidado e não admite vibração próxima durante o ensaio. Em solos lateríticos de Boa Vista, comuns no lavrado roraimense, a umidade de compactação é crítica. A areia calibrada deve fluir livremente. Um frasco mal vedado ou com condensação invalida o resultado em minutos. Nosso laboratório executa o ensaio em aterros controlados, bases de pavimentos e reaterros de valas. A calibração da areia é verificada antes de cada campanha. Complementamos com ensaios Proctor para a curva de referência de cada solo.

O cone de areia é o método direto mais confiável para controle de compactação. Em Boa Vista, a areia calibrada deve fluir sem obstrução mesmo sob umidade relativa de 85%.

Procedimento e escopo

O solo do bairro Centro, mais consolidado e com aterro antigo sobre sedimentos, difere do solo do São Francisco, onde o lençol freático elevado exige rebaixamento antes da compactação. Em Boa Vista, a variabilidade é regra. A planície do Rio Branco deposita areias finas, siltes e argilas orgânicas em distâncias curtas. O cone de areia captura essa variabilidade. Um ponto isolado no Centro pode dar grau de compactação de 98%. Cem metros adiante, 89%. Sem o ensaio, a obra segue cega. A camada final de aterro deve atingir no mínimo 95% do Proctor normal, conforme especificação da maioria dos memoriais descritivos em Roraima. O ensaio é pontual, destrutivo e leva cerca de 20 minutos por ponto. Em bases granulares de pavimento, usamos placa de maior diâmetro. Em solo fino, a escavação manual é delicada para não perder finos. A areia calibrada é peneirada e seca em estufa antes do uso. Nosso frasco tem capacidade para 5 litros, suficiente para cavidades de até 3 litros. A norma exige que a areia não contenha finos que possam segregar. Cada lote de areia é calibrado determinando-se sua massa específica aparente solta. O valor típico em Boa Vista fica entre 1,42 e 1,48 g/cm³.

Ensaio de Densidade In Situ com Cone de Areia em Boa Vista

Fatores do terreno local

Boa Vista foi planejada em forma de leque radial a partir de 1890, mas cresceu sobre a planície de inundação do Rio Branco. O lençol freático está a menos de 3 metros de profundidade em vastas áreas. Compactar solo saturado é um erro clássico. A água preenche os vazios e impede a aproximação das partículas. O rolo compressor patina, o solo bombeia, e o grau de compactação despenca. Sem o cone de areia, o aterro parece firme na superfície e falha sob carga. Já vimos bases de pavimento com 85% de compactação aprovadas visualmente. Em seis meses, o asfalto trinca e afunda. O ensaio in situ detecta o problema na hora. Em áreas de várzea, o rebaixamento do lençol é obrigatório antes da terraplenagem. O cone de areia verifica cada camada de 20 a 30 cm. Pular o ensaio nessas condições equivale a construir sobre lama. A norma exige um ponto a cada 100 m² de aterro, mas em solos heterogêneos de Boa Vista reduzimos a malha para 50 m².

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@sondajespt.org

Normas aplicáveis

A determinação da massa específica aparente in situ com emprego do frasco de are

Serviços técnicos vinculados

Controle de compactação de aterros

Verificamos o grau de compactação em cada camada de aterro controlado, conforme projeto geotécnico e especificações da ABNT NBR 7185:2016.

Controle de bases e sub-bases de pavimentos

Ensaios em bases granulares e subleitos estabilizados antes da aplicação de revestimento asfáltico. Malha de pontos ajustada à área da obra.

Verificação de reaterro de valas

Avaliamos a compactação de reaterros de valas de drenagem, redes de água e esgoto. O ensaio garante que não haverá recalques diferenciais no pavimento.

Parâmetros típicos

Parâmetro	Valor típico
Norma técnica	ABNT NBR 7185:2016
Tipo de areia padronizada	Areia quartzosa lavada, 0,3–0,6 mm
Massa específica da areia calibrada (típica)	1,42 a 1,48 g/cm³
Volume mínimo da cavidade	700 cm³ (solos finos)
Volume mínimo da cavidade para brita	1.600 cm³
Tempo médio por ponto de ensaio	20 minutos
Grau de compactação mínimo típico	95% do Proctor normal
Diâmetro da placa-base	150 mm (padrão) ou 300 mm

Perguntas frequentes

Qual o preço do ensaio de cone de areia em Boa Vista?

Quantos pontos de ensaio são necessários por metro quadrado?

A norma recomenda um ponto a cada 100 m² de aterro, mas em solos heterogêneos como os de Boa Vista reduzimos para um ponto a cada 50 m².

O ensaio pode ser feito com o solo saturado?

Não. O solo deve estar na umidade ótima de compactação, próxima à do Proctor. Solo saturado precisa ser secado ou drenado antes do ensaio.

Qual a diferença entre cone de areia e frasco de areia?

É o mesmo método. O nome oficial na ABNT NBR 7185:2016 é «frasco de areia», mas na prática de obra se usa «cone de areia» pelo formato do funil.
